Quy định về bản mã thép trong xây dựng

Trong kết cấu thép, bản mã không phải là chi tiết phụ mà là điểm hội tụ lực quyết định sự an toàn của toàn hệ. Mọi tải trọng từ dầm, cột hay thanh giằng đều đi qua đây trước khi được phân phối lại. Hiểu đúng vai trò truyền lực của bản mã chính là nền tảng để thiết kế liên kết bền vững, tránh phá hoại và tối ưu vật liệu trong mọi công trình.

Vai trò truyền lực của bản mã trong hệ kết cấu

Để hiểu vì sao bản mã chịu sự ràng buộc chặt chẽ từ các quy chuẩn như TCVN 5575 hay Eurocode 3, trước hết cần nhìn rõ cách nó làm việc trong hệ kết cấu không gian.

Xét dưới góc độ cơ học kết cấu, bản mã là một cấu kiện dạng tấm hai chiều. Nó không tạo ra lực, mà tiếp nhận và điều hướng lực. Nhiệm vụ chính gồm ba bước: nhận tải, phân tán tải và truyền tải. Các dạng nội lực phổ biến mà bản mã xử lý bao gồm lực dọc trục, lực cắt và Mô men uốn. Những lực này không tồn tại riêng lẻ mà tương tác đồng thời, tạo nên trạng thái ứng suất phức hợp.

Hiểu đơn giản, bản mã giống như một nút giao trong mạng lưới chịu lực. Nó gom các dòng lực từ dầm, cột hoặc thanh giằng, sau đó phân phối lại thông qua liên kết hàn hoặc bu lông cường độ cao. Nếu thiết kế sai, lực không được phân bổ đều sẽ gây tập trung ứng suất ,nguyên nhân chính dẫn đến phá hoại cục bộ.

Trong thực tế, vai trò của bản mã thay đổi theo vị trí và điều kiện làm việc:

• Bản mã đầu cọc ép: Đây là dạng cơ bản nhất. Bản mã thường được hàn vào đầu cọc bê tông ly tâm để nối các đoạn cọc. Ngoài nhiệm vụ liên kết, nó còn giúp tăng khả năng truyền lực nén và cải thiện ma sát với nền đất trong quá trình ép.
• Bản mã chân cột: Tại vị trí này, bản mã làm việc như một lớp trung gian giữa cột thép và móng bê tông. Nó chịu tải trọng nén lớn, đồng thời phân phối lực xuống bề mặt móng. Thiết kế phải kiểm soát tốt áp suất tiếp xúc, độ cứng tấm và sự làm việc của bu lông neo.
• Bản mã nút dàn không gian: Đây là trường hợp phức tạp nhất. Nút dàn phải xử lý nhiều vectơ lực theo các phương khác nhau trong hệ kết cấu không gian. Mỗi sai lệch nhỏ trong hình học hoặc liên kết đều có thể làm mất ổn định toàn hệ.

Xem thêm: Vai trò của bản mã trong liên kết kết cấu thép

Tiêu chuẩn vật liệu và mác thép chế tạo bản mã theo hệ thống TCVN

Chọn vật liệu cho bản mã không đơn giản là càng cứng càng tốt. Một liên kết an toàn cần đủ bền nhưng cũng phải đủ dẻo. Độ dẻo giúp cấu kiện biến dạng có kiểm soát trước khi phá hoại, từ đó cảnh báo rủi ro cho toàn hệ kết cấu. Đây là nguyên tắc cốt lõi trong thiết kế theo TCVN 5575.

TCVN 6522:2018 (tương đương ISO 4995:2014) áp dụng cho thép tấm mỏng cán nóng chất lượng kết cấu và phân loại mác thép theo giới hạn chảy. Hai thông số quan trọng cần kiểm soát là:

• Giới hạn chảy trên (ReH)
• Giới hạn chảy dưới (ReL)

Tiêu chuẩn này gồm các mác HR235, HR275 và HR355; chữ số trong tên mác chỉ giới hạn chảy tối thiểu tính bằng MPa. Bản mã dày thường đặt theo mác thép ghi trong hồ sơ thiết kế như SS400, Q235B, A36 hoặc XCT theo TCVN 5709:2009.

Khoảng chênh giữa ReH và ReL phản ánh khả năng chuyển từ trạng thái đàn hồi sang dẻo. Đây là dữ liệu đầu vào quan trọng khi phân tích theo lý thuyết đàn dẻo.

Một bản mã đạt chuẩn không chỉ chịu lực tốt mà còn phải biết biến dạng. Trong điều kiện tải trọng động như gió lớn hoặc động đất, khả năng hấp thụ năng lượng thông qua biến dạng dẻo giúp tránh phá hoại giòn, dạng phá hoại nguy hiểm nhất.

Còn trong môi trường ngoài trời hoặc khu vực có tính ăn mòn cao, việc tăng chiều dày bản mã để bù rỉ sét là sai nguyên tắc. Nó làm sai lệch tính toán tải trọng và tối ưu vật liệu.

Giải pháp đúng là sử dụng vật liệu có lớp phủ bảo vệ, như thép phủ nhôm kẽm cường độ cao (ví dụ mác G550). Cách này giúp:

• Duy trì khả năng chịu lực theo thiết kế
• Tăng tuổi thọ cấu kiện
• Không làm tăng tải trọng tĩnh không cần thiết

Ngoài ra, bản mã và bu lông phải làm việc như một hệ thống thống nhất. Tiêu chuẩn quy định rõ về:

• Độ cứng
• Cường độ chịu kéo, chịu cắt của bu lông

Nếu không đồng bộ, hai kịch bản nguy hiểm có thể xảy ra:

• Bản mã mềm – bu lông cứng → bản mã bị ép, xé rách
• Bản mã cứng – bu lông yếu → bu lông bị cắt đứt

Thiết kế đúng phải đảm bảo sự tương thích cơ học giữa các thành phần, đặc biệt trong các liên kết dùng bu lông cường độ cao.

Xem thêm: Tiêu chuẩn thiết kế bản mã thép theo TCVN 5575:2024

Quy định về kích thước và cấu tạo hình học bản mã theo TCVN 5575

Theo quy định trong TCVN 5575, việc bố trí bu lông phụ thuộc trực tiếp vào đường kính lỗ (d) và chiều dày bản mã (t). Mục tiêu là kiểm soát ứng suất tập trung và ngăn ngừa phá hoại cục bộ.

Bước lỗ tối thiểu (khoảng cách tâm lỗ):

• Tối thiểu từ 2.5d đến 3d
• Với thép có giới hạn chảy ≤ 375 MPa: ≥ 2.5d
• Với thép cường độ cao > 375 MPa: ≥ 3d

Khoảng cách này đảm bảo phần thép giữa các lỗ không bị xé rách khi chịu lực kéo hoặc cắt.

Khoảng cách từ tâm lỗ đến mép bản mã:

• Mép cắt: ≥ 1.5d
• Mép cán: ≥ 1.2d

Nếu đặt quá gần mép, bản mã dễ bị phá hoại dạng xé mép, một dạng hư hỏng xảy ra nhanh và không có dấu hiệu cảnh báo rõ ràng.

Không được bố trí bu lông quá thưa, tối đa thường là 16d hoặc 24t (đối với cấu kiện chịu kéo). Nếu vượt quá giới hạn này, các khe hở vi mô sẽ hình thành. Nước và không khí xâm nhập gây ăn mòn cục bộ. Hiện tượng pack rust có thể làm tách lớp thép và phá hủy liên kết từ bên trong.

Với các cấu kiện thuộc nhóm chịu tải trọng động (rung, va đập) hoặc làm việc trong môi trường ăn mòn trung bình đến cao, tiêu chuẩn cấm sử dụng hàn góc một phía.

Liên kết hàn phải đảm bảo kín và liên tục ở cả hai phía. Nếu chỉ hàn một bên:

• Mặt còn lại sẽ xuất hiện khe hở
• Ứng suất lặp gây nứt mỏi
• Vết nứt lan nhanh và dẫn đến phá hoại toàn bộ cấu kiện

Kiểm toán trạng thái giới hạn phá hoại khi thiết kế bản mã

Thiết kế bản mã không đơn thuần là xác định hình dạng hay kích thước. Bản chất của công việc này là chứng minh cấu kiện vẫn an toàn dưới tải trọng cực đại, theo đúng nguyên tắc của TCVN 5575 và lý thuyết trạng thái giới hạn.

Trượt khối xảy ra khi một phần bản mã bị xé rời theo chu vi nhóm bu lông. Cơ chế phá hoại này là sự kết hợp giữa kéo đứt và cắt trượt – một dạng phá hoại hỗn hợp rất nguy hiểm trong kết cấu thép.

Theo TCVN 5575, khi tính toán tiết diện chịu kéo, kỹ sư phải xét đến diện tích giảm yếu do lỗ bu lông: Fth​<0.85Fng​. Nếu điều kiện này xảy ra, tiêu chuẩn yêu cầu sử dụng diện tích quy ước: Fqu​=1.18Fth​. Quy định này đóng vai trò như một hệ số hiệu chỉnh, giúp bù lại phần tiết diện bị suy giảm và hạn chế nguy cơ phá hoại do trượt khối.

Không chỉ chịu kéo, bản mã còn chịu nén từ các thanh liên kết. Khi đó, nguy cơ chính là mất ổn định uốn.

Vì bản mã thường có chiều dày nhỏ so với kích thước mặt phẳng, nó dễ bị uốn oằn dưới lực nén, tương tự một tấm mỏng bị ép hai đầu. Đây là dạng mất ổn định hình học, không phải do vật liệu yếu mà do cấu hình không đủ cứng.

Do đó, cần kiểm tra:

• Sức kháng nén của bản mã
• Hệ số chiều dài hiệu dụng
• Điều kiện ổn định tổng thể và cục bộ

Kiểm toán đầy đủ các yếu tố này giúp đảm bảo bản mã không chỉ đủ bền mà còn đủ ổn định trong suốt vòng đời công trình.

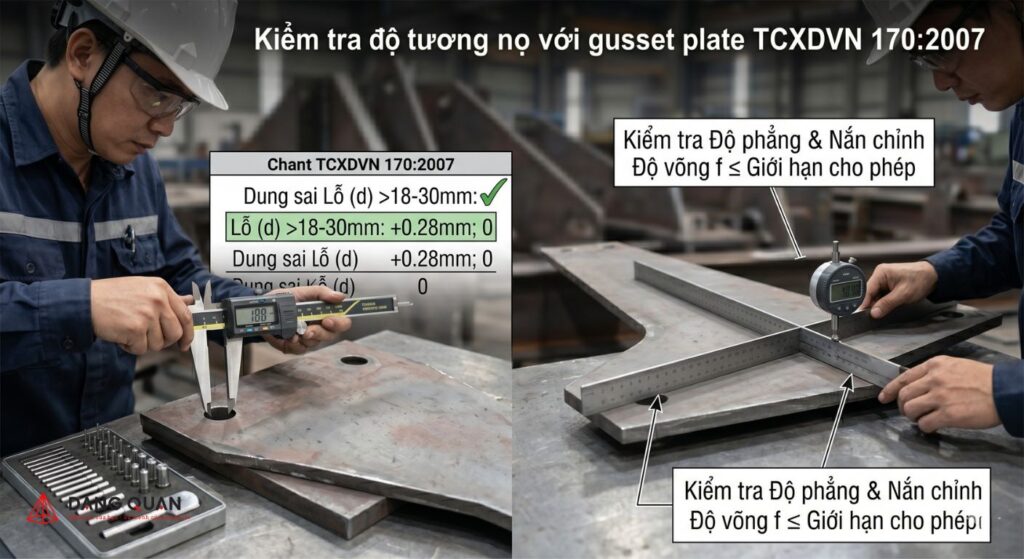

Tiêu chuẩn gia công, chế tạo và nghiệm thu bản mã theo TCXDVN 170:2007

Một bản vẽ đúng chưa đủ để đảm bảo chất lượng. Nếu gia công sai dung sai, toàn bộ khả năng chịu lực của bản mã có thể bị suy giảm. Vì vậy, TCXDVN 170:2007 kiểm soát chặt chẽ từng công đoạn từ cắt, đột lỗ đến hiệu chỉnh hình dạng.

Kích thước lỗ bu lông ảnh hưởng trực tiếp đến cơ chế truyền lực, bao gồm ma sát và ứng suất tiếp xúc. Sai lệch nhỏ có thể dẫn đến phân bố lực không đều hoặc giảm khả năng liên kết.

Theo tiêu chuẩn, dung sai cho phép như sau:

• Đường kính lỗ > 12 đến 18 mm: +0.24 mm; 0
• Đường kính lỗ > 18 đến 30 mm: +0.28 mm; 0
• Đường kính lỗ > 30 đến 39 mm: +0.34 mm; 0

Nguyên tắc cốt lõi: chỉ cho phép mở rộng lỗ, không được nhỏ hơn kích thước thiết kế. Điều này đảm bảo bu lông có thể lắp đặt nhưng vẫn kiểm soát được độ làm việc của liên kết.

Trong quá trình vận chuyển và gia công, thép dễ bị cong hoặc xoắn. Nếu không kiểm soát, các sai lệch này sẽ ảnh hưởng trực tiếp đến độ chính xác lắp dựng và nội lực trong kết cấu thép.

Việc nắn chỉnh phải tuân theo các giới hạn về bán kính cong và độ võng f. Giá trị độ võng f không được vượt quá giới hạn cho phép của tiêu chuẩn. Nếu vượt ngưỡng, cấu trúc vi mô của vật liệu sẽ bị tổn hại. Khi đó, thép có thể suy giảm độ bền trước cả khi bước vào công đoạn hàn hoặc lắp dựng.

Hy vọng rằng bài viết này Vật liệu xây dựng Đăng Quân đã mang lại cho bạn một góc nhìn sâu sắc, toàn diện và đậm chất kỹ thuật về các quy định bản mã trong xây dựng. Đừng quên lưu lại cẩm nang này để áp dụng ngay vào các dự án kết cấu thép sắp tới của bạn nhé!
