Tê thép hàn SCH20, SCH40, SCH80

Trong hệ thống đường ống công nghiệp, tê thép hàn không chỉ là chi tiết nối ống mà còn là nút trọng lực quyết định an toàn và hiệu suất dòng chảy. Với thiết kế liền mạch, bo cong vùng crotch giảm sụt áp và khả năng chịu áp suất, rung động vượt trội, tê thép hàn được dùng phổ biến trong các hệ thống ống công nghiệp, PCCC và HVAC.

Tê thép hàn là gì?

Tê thép hàn là phụ kiện đường ống hình chữ T, thiết kế để chia nhánh hoặc hợp nhất dòng chảy trong các hệ thống công nghiệp. Điểm nhận diện quan trọng là kết nối hàn đối đầu, nơi mép phụ kiện được vát và hàn trực tiếp vào mép ống, tạo thành một khối liền mạch, chịu lực và kín hoàn toàn.

Không chỉ là một cục sắt nối ống, tê thép hàn là nút trọng lực trong mạng lưới piping, nơi chịu áp suất cao, rung động và dòng chảy hỗn loạn. So với các phương pháp khác, tê hàn mang đến ba lợi thế vượt trội:

• Liền mạch: Khác với tê ren, dễ rò rỉ theo thời gian, tê hàn tạo mối liên kết bền vững, trở thành một phần vĩnh viễn của hệ thống.
• Tối ưu hóa dòng chảy: Ở góc 90 độ, dòng chất lỏng thường xoáy rối mạnh. Tê thép hàn chất lượng cao có vùng crotch bo cong, giảm ma sát, hạn chế sụt áp, tốt hơn nhiều so với phương pháp gia công stub-in.
• Độ bền cấu trúc vượt trội: Giao điểm ngã ba chịu áp suất và lực xé. Tê nhà máy được gia cường tại các vị trí yếu, đảm bảo chịu rung, áp suất cao và va đập cơ học mà các phương pháp gia công tại chỗ không đạt được.

Tê thép hàn không chỉ là phụ kiện. Nó là yếu tố then chốt, kết nối an toàn và duy trì hiệu suất thủy lực trong các hệ thống Piping, HVAC, Chiller, PCCC hay dẫn nước công nghiệp.

Thông số kỹ thuật và tiêu chuẩn chế tạo tê thép hàn

Chọn tê thép hàn không thể chỉ dựa vào kích thước phi 114. Trong kỹ thuật Piping, tiêu chuẩn và thông số kỹ thuật mới là ngôn ngữ chính. Dưới đây là những yếu tố then chốt bạn cần nắm:

Hệ thống độ dày (Schedule – SCH)

Độ dày không chỉ tính bằng milimet, mà được biểu thị bằng Schedule, phản ánh khả năng chịu áp suất của phụ kiện:

• SCH20: Thường dùng cho hệ thống PCCC, nước lạnh, áp suất thấp.
• SCH40: Chuẩn vàng cho Chiller, hơi nóng, khí nén. Phổ biến nhất trong công nghiệp.
• SCH80 & XXS: Dành cho hệ thống áp suất cực cao như thủy lực, dẫn dầu khí, có thể chịu hàng trăm bar.

Lưu ý: Cùng một SCH, ống DN lớn sẽ dày hơn ống DN nhỏ.

Vật Liệu ASTM A234 WPB với JIS B2311 (vật liệu FSGP)

Kích thước và dung sai (ASME B16.9)

Tiêu chuẩn ASME B16.9 đảm bảo tính tương thích và chuẩn hóa: một tê DN100 từ FKK hay Hàn Quốc sẽ có cùng Center-to-End.

Điểm quan trọng: góc vát mép phải chuẩn 37.5° ± 2.5°. Nếu vát mép ẩu, thợ hàn khó điền đầy mối hàn, dễ dẫn đến lỗi không ngấu, giảm độ bền mối nối.

Công nghệ sản xuất tê thép hàn

Chất lượng tê thép hàn không phải ngẫu nhiên. Bề mặt láng mịn, độ dày đồng đều hay khả năng chịu áp suất cao đều xuất phát từ công nghệ chế tạo.

Ép phồng thủy lực

Đây là công nghệ được FKK và các hãng uy tín áp dụng cho tê DN nhỏ đến DN400.

Quy trình

1. Đặt đoạn ống vào khuôn.
2. Bơm dung dịch lỏng với áp suất thủy tĩnh cực lớn vào bên trong.
3. Kết hợp lực ép dọc trục, thép chảy dẻo, tạo nhánh tê chuẩn hình chữ T.

Ưu điểm

• Thực hiện ở nhiệt độ thường, cấu trúc hạt thép giữ nguyên.
• Bề mặt bóng láng, mịn như da em bé.

Ứng dụng: Hệ thống Piping, HVAC, Chiller, PCCC, nơi yêu cầu độ chính xác và thẩm mỹ cao.

Ép nóng

Dùng cho tê đường kính lớn hoặc thành cực dày (SCH80, XXS).

Quy trình

1. Nung đỏ phôi thép.
2. Ép cưỡng bức qua khuôn chuyên dụng.

Nhược điểm

• Bề mặt có thể xuất hiện vảy oxit sắt do nhiệt độ cao.
• Độ chính xác kích thước thấp hơn ép nguội một chút.

Ưu điểm: Chế tạo được tê siêu dày, chịu áp suất cao, phù hợp cho dầu khí, hơi nóng, thủy lực.

Phân loại và các ứng dụng của tê thép hàn

Để lựa chọn tê thép hàn phù hợp, trước hết cần xác định rõ nhu cầu theo hình học dòng chảy và lớp phủ bảo vệ.

Theo hình học dòng chảy

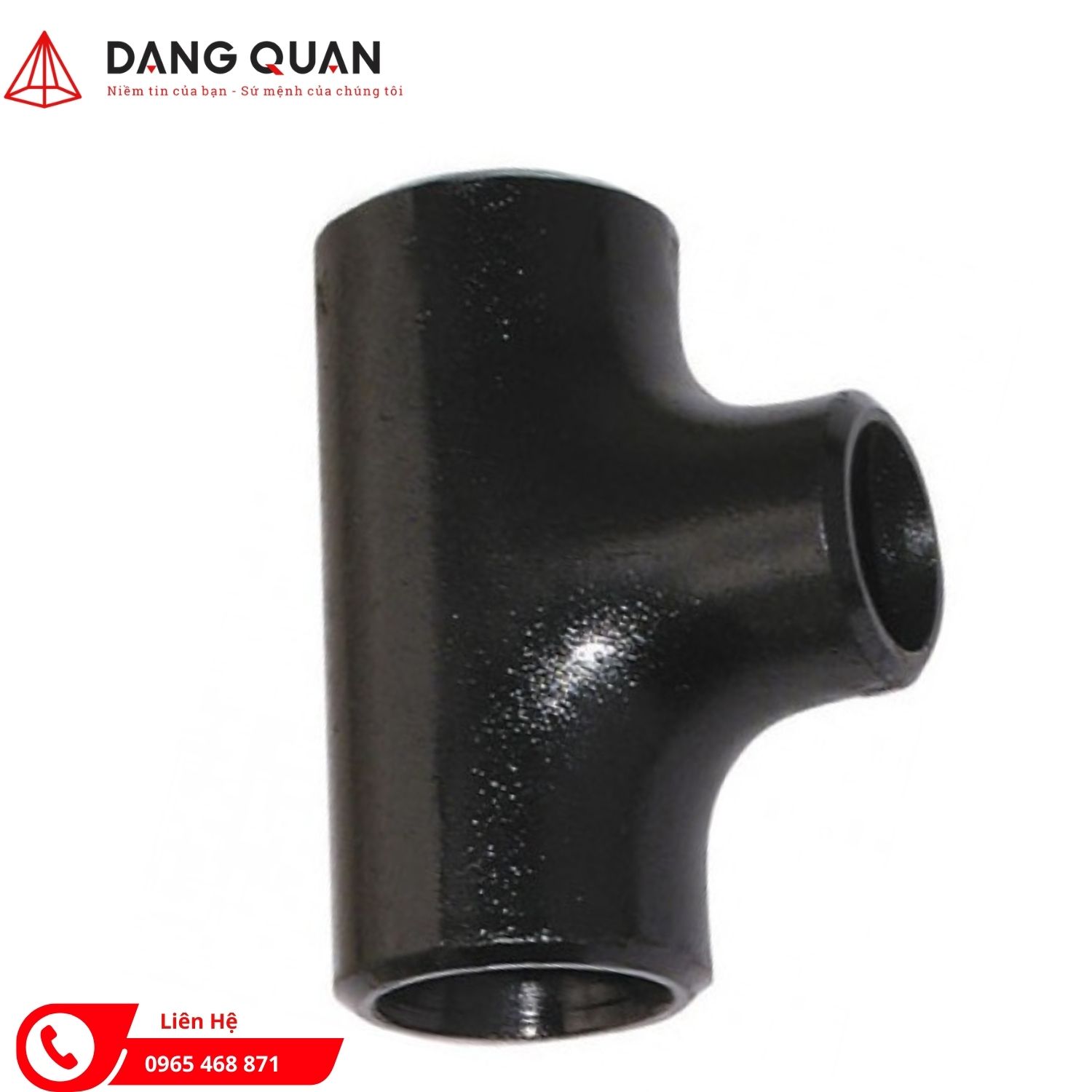

• Tê Đều: Ba cửa có đường kính bằng nhau, thường dùng để chia nhánh từ trục chính trong hệ thống ống dẫn nước, hơi, dầu, hoặc khí nén. Phù hợp cho các tuyến ống công nghiệp cần phân phối đồng đều lưu chất.

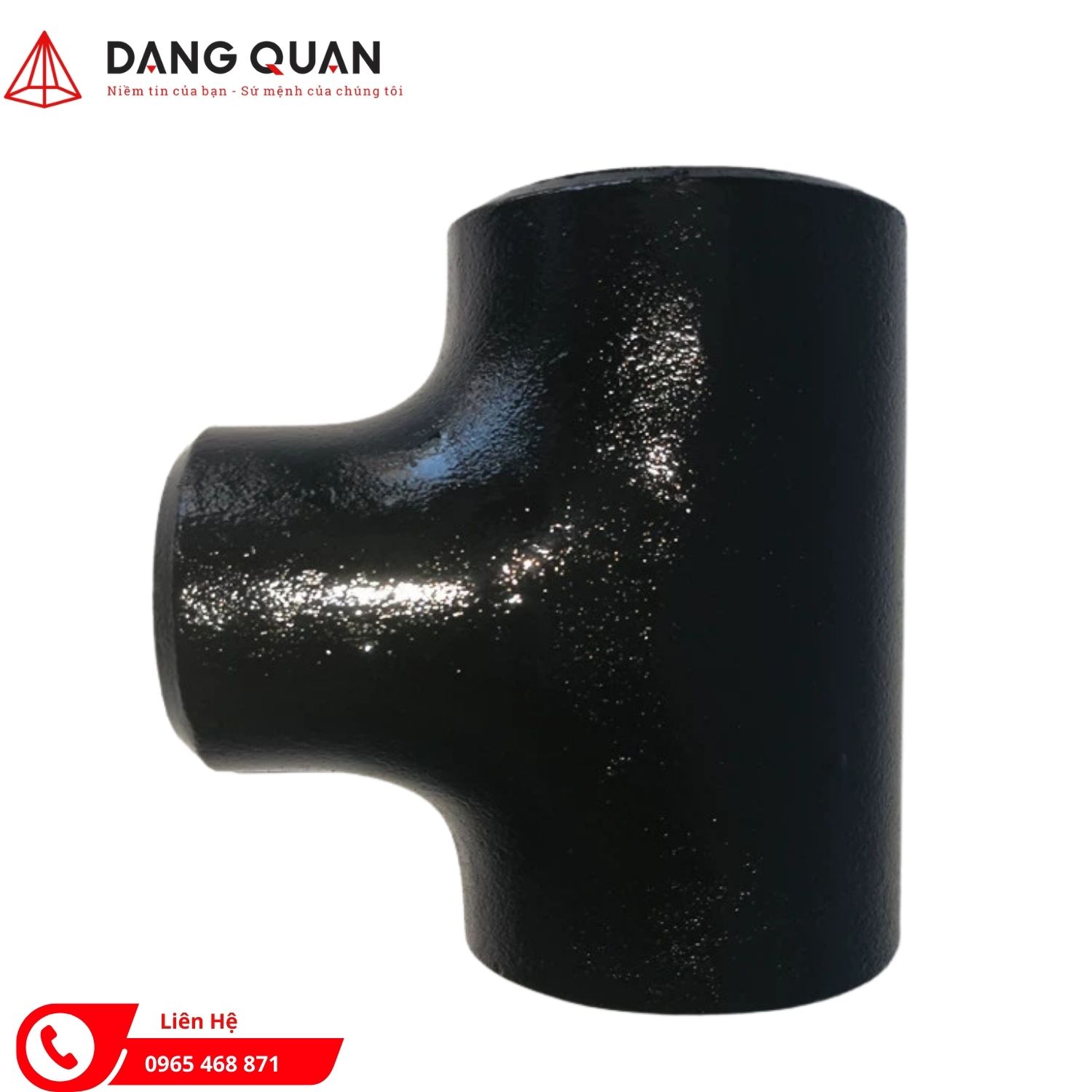

• Tê Thu: Nhánh giữa nhỏ hơn hai đầu chạy. Đây là giải pháp tối ưu thay thế việc kết hợp Tê đều với bầu giảm, giúp tiết kiệm không gian lắp đặt và giảm số mối hàn, từ đó giảm rủi ro rò rỉ trong hệ thống.

Theo lớp phủ bảo vệ

• Tê Đen: Bề mặt phủ sơn đen hoặc dầu chống gỉ, thích hợp cho hệ thống ống kín, hệ thống chiller, dẫn dầu hoặc khí không ăn mòn. Sau khi lắp đặt, cần sơn thêm lớp chống ăn mòn để tăng tuổi thọ.
• Tê Mạ Kẽm: Nhúng nóng theo tiêu chuẩn ASTM A153, lớp kẽm dày giúp chống rỉ sét hiệu quả. Loại này phù hợp cho hệ thống PCCC lộ thiên, đường ống ngoài trời hoặc môi trường ẩm ướt, bảo đảm an toàn vận hành lâu dài.
