Hướng dẫn cách phân biệt bản mã thép và đế cột bê tông

Bản mã thép là tấm thép đặt giữa cột và móng, có nhiệm vụ phân phối lực và giảm ứng suất cục bộ. Trong khi đó, đế cột (cổ móng) và móng bê tông là khối kết cấu chịu nén, có chức năng tiếp nhận tải trọng từ bản mã và truyền xuống nền đất. Hai cấu kiện này khác nhau về vật liệu, cơ chế làm việc và vai trò trong chuỗi truyền lực, nên không thể thay thế cho nhau.

Tầm quan trọng của việc phân biệt khung thép và nền móng

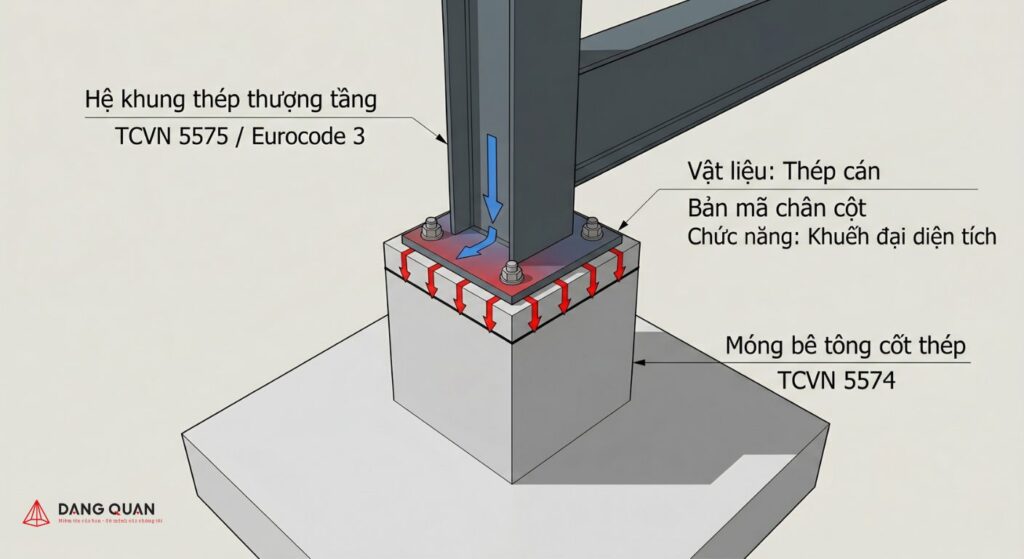

Trong thiết kế kết cấu, điểm giao giữa hệ khung thép thượng tầng (cột, dầm, vì kèo) và móng bê tông cốt thép không chỉ là một chi tiết kỹ thuật. Đó là ranh giới chịu lực, nơi hai hệ vật liệu với cơ chế làm việc khác nhau gặp nhau và truyền tải nội lực.

Ở phía trên, kết cấu thép tuân theo các nguyên lý của TCVN 5575 hoặc Eurocode 3. Ở phía dưới, móng bê tông lại được tính toán theo TCVN 5574. Hai hệ tiêu chuẩn, hai cách làm việc, nhưng phải liên kết thành một thể thống nhất.

Tuy vậy, trên công trường, không ít người vẫn gọi chung khu vực này là móng cột. Cách gọi này đơn giản nhưng thiếu chính xác. Nó dễ dẫn đến nhầm lẫn giữa ba thành phần khác nhau: móng chịu lực, đế cột và bản mã.

Sự nhầm lẫn này không chỉ là vấn đề thuật ngữ. Nếu không phân định rõ:

• Móng có thể bị thiết kế sai vai trò chịu tải.
• Đế cột có thể không đủ khả năng phân phối lực xuống bê tông.
• Bản mã có thể bị dùng sai vị trí, làm gián đoạn đường truyền lực.

Khi đó, tải trọng từ cột thép không được phân bổ đúng cách xuống nền đất. Kết quả là xuất hiện lún lệch, nứt cục bộ, thậm chí mất ổn định tổng thể công trình.

Vì vậy, hiểu đúng và tách bạch rõ ràng giữa bản mã và đế cột không chỉ giúp bạn đọc đúng bản vẽ. Quan trọng hơn, nó giúp bạn kiểm soát được toàn bộ chuỗi truyền lực từ khung thép xuống móng.

Xem thêm: Hướng dẫn cách lựa chọn bản mã thép đúng tiêu chuẩn

Cách phân biệt bản mã thép với đế cột

Trước khi so sánh, cần hiểu rõ từng cấu kiện trong hệ liên kết chân cột thép – móng bê tông. Mỗi thành phần có hình thái, vật liệu và chức năng riêng, nhưng chúng phối hợp chặt chẽ để truyền lực một cách an toàn và chính xác.

Bản mã chân cột

Bản mã chân cột là một tấm thép phẳng đặt giữa cột thép và đế bê tông. Nó không chỉ là tấm đệm mà là cấu kiện chịu lực quan trọng trong hệ liên kết.

• Chức năng chính: Phân phối lực từ cột thép (lực nén, lực cắt, mô-men) xuống hệ móng thông qua bu lông neo.
• Vật liệu: Thường dùng thép carbon kết cấu như SS400, thép mạ kẽm nhúng nóng để chống ăn mòn, hoặc inox trong môi trường hóa chất, ven biển.
• Hình học và cấu tạo:
  • Chiều dày phổ biến: 8mm – 30mm (có thể lớn hơn tùy tải trọng)
  • Gia công lỗ bu lông bằng CNC
  • Lỗ bu lông thường khoan oversized để phục vụ căn chỉnh khi lắp dựng
  • Có thể kết hợp bản tăng cứng nếu chịu mô-men lớn

Đế cột và đế móng

Khác với bản mã thép, hệ dưới chân cột là khối bê tông cốt thép có kích thước lớn và làm việc trực tiếp với nền đất. Cần tách bạch hai thành phần:

Đế móng

• Là khối bê tông lớn nằm dưới cùng
• Tiếp nhận toàn bộ tải trọng từ công trình
• Phân bổ áp lực xuống nền đất theo nguyên lý địa kỹ thuật
• Quyết định độ ổn định tổng thể của kết cấu

Đế cột / Cổ móng

• Là phần bê tông nhô lên từ chân cột
• Có nhiệm vụ:
  • Nâng cao bản mã khỏi mặt đất → giảm nguy cơ ăn mòn
  • Giữ và định vị bu lông neo
  • Tạo bề mặt lắp đặt chính xác cho cột thép

Sự khác biệt giữa bản mã chân cột thép và đế cột bê tông

Dưới đây là bảng phân tích kỹ thuật chi tiết về sự khác nhau giữa bản mã thép và đế cột bê tông trong hệ kết cấu chịu lực.

Trong cơ học kết cấu, công trình thường phá hoại do ứng suất (lực phân bố trên diện tích) vượt hạn, không phải do tổng lực. Hai cấu kiện này thực hiện các bước truyền tải khác nhau:

• Bản mã thép: Đóng vai trò khuếch đại diện tích tiếp xúc. Cột thép có tiết diện nhỏ nhưng mang lực nén rất lớn. Bản mã nhận lực này và dàn đều áp suất lên bề mặt bê tông. Nếu thiếu bản mã, cột thép sẽ đâm thủng và phá nát khối bê tông bên dưới do ứng suất cục bộ quá cao.
• Đế cột bê tông: Nhận áp lực đã được giảm chấn từ bản mã. Tiếp đó, hệ thống đế móng mở rộng diện tích để truyền tải trọng này xuống nền đất tự nhiên. Quá trình này đảm bảo ứng suất truyền xuống đất nhỏ hơn sức chịu tải của nền, giúp công trình không bị sụt lún.

Bản chất vật liệu quyết định cách cấu kiện phản ứng với tải trọng.

• Thép (Bản mã): Hoạt động dựa trên tính dẻo dai. Thép chịu nén và chịu uốn tốt. Tuy nhiên, nếu thiết kế bản mã quá mỏng, áp lực lớn sẽ đẩy thép vào trạng thái chảy dẻo. Bản mã sẽ cong vênh, phá vỡ bu lông neo và làm mất khả năng truyền ứng suất đồng đều.
• Bê tông (Đế cột): Hoạt động dựa trên khả năng chịu nén thuần túy. Bê tông là vật liệu giòn và không thể uốn cong. Dưới tác động của lực kéo nhổ hoặc ứng suất cắt đột ngột, khối bê tông sẽ nứt vỡ. Do đó, kỹ sư bắt buộc phải bố trí lồng cốt thép bên trong để chịu lực kéo và neo giữ cấu trúc.

Môi trường lắp đặt đặt ra các yêu cầu bảo vệ riêng biệt cho từng loại kết cấu.

• Bản mã thép lộ thiên: Kẻ thù chính là quá trình oxy hóa điện hóa. Sự tiếp xúc với không khí, hơi nước và thay đổi nhiệt độ gây rỉ sét bề mặt. Hiện tượng ăn mòn làm mỏng tiết diện, suy giảm khả năng chịu lực của bản mã. Biện pháp bảo vệ bắt buộc là mạ kẽm hoặc sơn chống rỉ nhiều lớp.
• Đế móng chôn ngầm: Rủi ro chính đến từ điều kiện địa chất. Bê tông ngầm đối mặt với sự sụt lún lệch do các tầng đất yếu. Ngoài ra, các ion sunfat trong nước ngầm có thể xâm nhập, ăn mòn cốt thép và phá hủy bê tông từ bên trong. Giải pháp đòi hỏi khảo sát địa chất kỹ lưỡng và sử dụng xi măng bền sunfat khi thi công.

Việc hiểu và tôn trọng sự khác biệt giữa bản mã chân cột thép và hệ thống đế móng bê tông là chìa khóa để kiến tạo nên những công trình vĩnh cửu. Bản mã là tác nhân của sự tinh chỉnh và biến đổi ứng suất tại chỗ, trong khi đế móng đại diện cho sự neo giữ trọng trường. Chỉ khi chúng kết hợp hài hòa, an toàn thi công mới được đảm bảo tuyệt đối.
