Độ dày của bản mã thép đạt chuẩn là bao nhiêu?

Không có một giá trị cố định. Theo thực hành kỹ thuật và các tiêu chuẩn như TCVN 5575, AISC 360 và Eurocode 3, chiều dày bản mã phải được xác định theo nội lực và điều kiện làm việc. Tuy nhiên, giá trị tham khảo phổ biến là ≥ 8 mm cho bản mã thông thường và ≥ 12 mm cho kết cấu chịu lực lớn, nhằm đảm bảo an toàn chống xé, chống oằn và độ bền liên kết.

Tầm quan trọng của việc xác định độ dày tối thiểu

Trong hệ kết cấu thép theo TCVN 5575 và Eurocode 3, bản mã thép là cấu kiện dạng tấm nằm tại nút liên kết. Nó tiếp nhận và phân phối các dạng nội lực như lực kéo, lực nén, lực cắt và mô-men uốn giữa thanh giằng, dầm và cột. Hiểu đơn giản, đây là trạm trung chuyển lực quyết định tính liên tục và ổn định của toàn hệ.

Việc xác định độ dày bản mã thép tối thiểu không chỉ là một con số kỹ thuật. Nó là điều kiện biên đảm bảo khả năng làm việc an toàn của liên kết. Ba cơ chế phá hoại chính dưới đây giải thích vì sao:

• Chống xé rách tại lỗ bu lông: Khi chịu lực kéo, ứng suất tập trung quanh lỗ bu lông tăng cao. Nếu bản mã quá mỏng, tiết diện hữu hiệu giảm, dẫn đến phá hoại xé mép hoặc đứt gãy giòn. Theo nguyên lý của Stress Concentration, vùng lân cận lỗ là điểm yếu nhất của liên kết.
• Ổn định chống oằn khi chịu nén: Với lực nén từ thanh giằng, bản mã không phá hoại ngay mà mất ổn định dưới dạng oằn ngoài mặt phẳng. Hiện tượng này liên quan trực tiếp đến Buckling. Độ dày càng lớn, độ cứng uốn càng cao, giúp bản mã duy trì hình dạng và khả năng truyền lực.
• Tương thích với công nghệ hàn: Trong thực tế gia công theo AISC 360, bản mã thường liên kết bằng hàn góc. Nếu chiều dày không đủ, nhiệt lượng từ hồ quang sẽ gây cong vênh, tạo ứng suất dư và làm suy giảm chất lượng mối hàn. Điều này ảnh hưởng trực tiếp đến độ bền mỏi và tuổi thọ liên kết.

Tóm lại, độ dày tối thiểu của bản mã không thể chọn theo cảm tính. Nó phải được xác định dựa trên tổ hợp nội lực, điều kiện làm việc và tiêu chuẩn thiết kế. Một bản mã đủ dày không chỉ chịu được lực, mà còn đảm bảo toàn bộ nút liên kết vận hành ổn định, đồng nhất và bền vững theo thời gian.

Xem thêm: Quy cách và kích thước của bản mã thép

Độ dày tối thiểu của bản mã thép

Trong thực tế thiết kế và gia công theo TCVN 5575, AISC 360 và Eurocode 3, không tồn tại một con số cố định cho độ dày bản mã thép. Giá trị này phụ thuộc trực tiếp vào nội lực, sơ đồ truyền lực và cấu tạo liên kết.

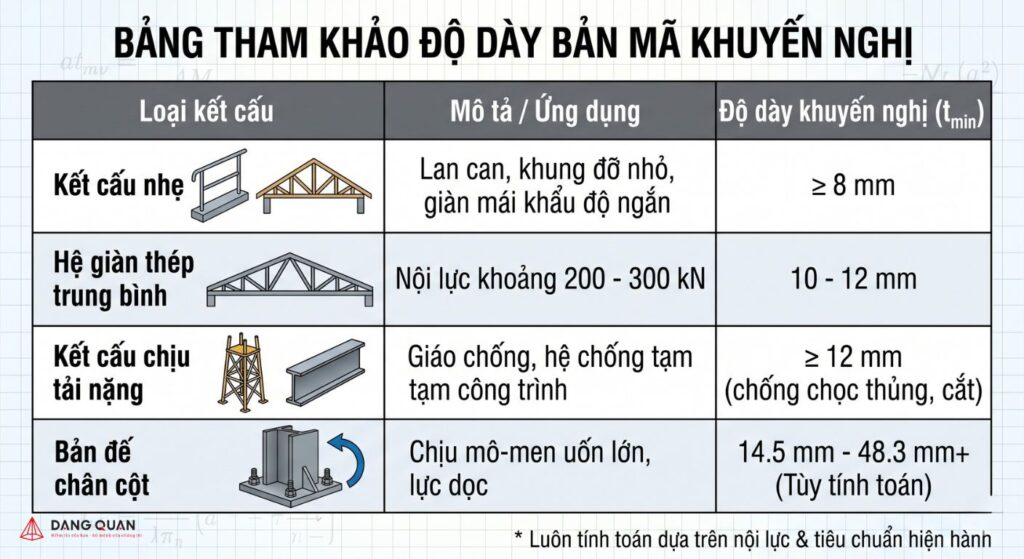

Tuy nhiên, trong thực hành kỹ thuật và dự toán nhanh tại công trường hoặc xưởng gia công, có thể tham khảo các mức chiều dày phổ biến dưới đây:

Như bạn có thể thấy, đối với các khung chống đỡ dàn giáo chịu áp lực lớn, quy định hiện hành bắt buộc tấm thép cấu tạo không được mỏng hơn 12 mm để chống lại lực chọc thủng. Đặc biệt, tại các nút ngàm chân cột chịu uốn, chiều dày tính toán tối thiểu có biên độ dao động rất lớn, từ 14.53 mm đối với mô-men nhỏ lên đến hơn 48.30 mm cho các mô-men lớn, phụ thuộc vào tay đòn lực và tổ hợp tải trọng.

Xem thêm: Quy định về bản mã thép trong xây dựng

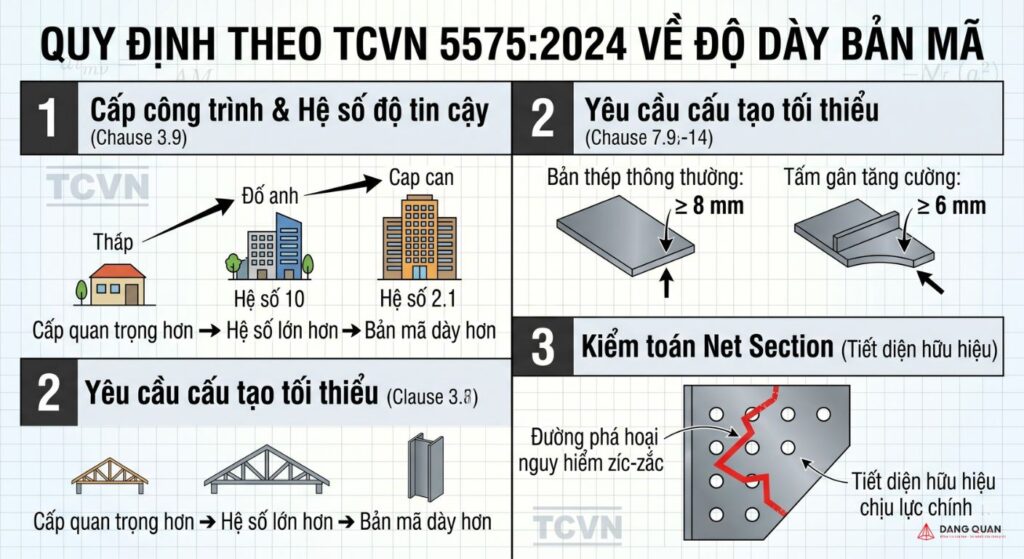

Quy định về chiều dày bản mã theo tiêu chuẩn quốc gia Việt Nam

Trong hệ tiêu chuẩn Việt Nam, đặc biệt là TCVN 5575:2024, chiều dày bản mã thép không được ấn định bằng một giá trị cố định. Thay vào đó, tiêu chuẩn kiểm soát thông qua nội lực tính toán, hệ số an toàn và điều kiện làm việc của cấu kiện.

Theo TCVN 2737:2023, mỗi công trình được phân cấp theo mức độ hậu quả khi xảy ra sự cố. Từ đó, hệ số độ tin cậy được áp dụng khác nhau:

• Công trình cấp thấp (nhà kho, công trình tạm): hệ số nhỏ hơn → chiều dày tính toán có thể giảm
• Công trình quan trọng (nhà thi đấu, tháp, công trình công cộng): hệ số lớn hơn → yêu cầu bản mã dày hơn để đảm bảo an toàn

Điều này cho thấy: cùng một nội lực, nhưng cấp công trình khác nhau sẽ dẫn đến chiều dày bản mã khác nhau.

Ngoài tính toán, tiêu chuẩn còn đặt ra các ngưỡng cấu tạo bắt buộc:

• Bản thép thông thường: không nhỏ hơn 8 mm
• Tấm gân tăng cường: không nhỏ hơn 6 mm

Các giới hạn này nhằm đảm bảo khả năng gia công, hàn và tránh biến dạng cục bộ trong quá trình sử dụng.

Khi khoan hoặc đột lỗ bu lông, tiết diện bản mã bị suy giảm. Theo nguyên lý của Net Section, phần diện tích còn lại mới là phần thực sự chịu lực.

Với các cụm lỗ bố trí so le, tiêu chuẩn yêu cầu kiểm tra theo đường phá hoại nguy hiểm dạng zíc-zắc. Nếu diện tích giảm yếu không đủ, ứng suất sẽ vượt quá giới hạn chảy của vật liệu. Khi đó, kỹ sư phải:

• Tăng chiều dày bản mã
• Hoặc thay đổi bố trí lỗ để tối ưu đường truyền lực

Xem thêm: Tiêu chuẩn thiết kế bản mã thép theo TCVN 5575:2024

Yêu cầu độ dày bản mã thép theo tiêu chuẩn quốc tế

Để trả lời câu hỏi “độ dày bản mã thép tối thiểu là bao nhiêu”, cần nhìn vào cách các hệ tiêu chuẩn lớn như AISC 360-22, AASHTO LRFD và Eurocode 3 quy định.

Hệ tiêu chuẩn Mỹ (AISC & AASHTO)

AISC 360-22 không đưa ra một con số tối thiểu cố định cho bản mã. Thay vào đó, kỹ sư phải kiểm toán theo các trạng thái giới hạn như: chảy dẻo, mất ổn định, xé mép và đứt gãy. Nói cách khác, chiều dày được quyết định bởi bài toán nội lực, không phải một con số cứng.

Ngược lại, AASHTO LRFD (áp dụng cho cầu thép) yêu cầu rõ ràng hơn để đảm bảo độ bền lâu dài:

• Tối thiểu 3/8 inch (~9.5 mm) cho bản mã trong giàn cầu.
• Tối thiểu 5/16 inch (~8 mm) cho các trường hợp khác.

Mục tiêu là dự phòng ăn mòn và suy giảm tiết diện theo thời gian.

Hệ tiêu chuẩn châu Âu (Eurocode 3)

Eurocode 3 đặt ra ngưỡng kỹ thuật rõ ràng: các quy tắc thiết kế kết cấu thép chỉ áp dụng khi t ≥ 3 mm.

Với các tấm không chịu lực chính (ví dụ: tấm đệm, shim plate):

• ≥ 2 mm trong môi trường trong nhà.
• ≥ 4 mm khi đặt ngoài trời hoặc môi trường ăn mòn.

Dù lý thuyết có khô khan đến mấy, chúng ta không được phép quên đi cái giá phải trả khi lơ là kích thước bản mã.

Sự kiện sập cầu I-35W trên sông Mississippi tại Hoa Kỳ vào năm 2007 là một lời cảnh tỉnh đắt giá. Theo điều tra của Cục Đường bộ Liên bang Mỹ (FHWA), nguyên nhân cốt lõi khiến cây cầu sụp đổ hoàn toàn là do các cụm bản mã thép U10 chỉ được thiết kế với độ dày 0.5 inch thay vì mức tối thiểu 1 inch theo tính toán. Trải qua hàng thập kỷ làm việc, sự hao hụt do rỉ sét cộng với độ dày thiếu hụt ngay từ bản vẽ đã khiến bản mã bị oằn cong, tạo ra cơ chế phá hoại dây chuyền đánh sập toàn bộ nhịp cầu.

Từ thảm họa này, công tác bảo trì yêu cầu bắt buộc phải siêu âm khuyết tật (UT) định kỳ để đo đạc chính xác chiều dày hữu hiệu còn lại của các cụm bản mã sau khi trừ đi lớp rỉ sét.

Tổng kết lại, câu trả lời cho câu hỏi “độ dày của bản mã thép tối thiểu là bao nhiêu” không nằm ở một quy tắc cứng nhắc duy nhất. Đó là sự giao thoa giữa toán học cơ học, những ràng buộc chặt chẽ của TCVN 5575:2024, và tầm nhìn của người kỹ sư trước những rủi ro của môi trường thực tế. Hãy luôn tính toán cẩn thận và chừa lại một biên độ an toàn cần thiết để công trình của bạn đứng vững trước thử thách của thời gian!
