Cần lưu ý những gì khi sử dụng bản mã cho các công trình ngoài biển

Bản mã được xem là vật tư cực kỳ quan trọng trong công trình ngoài biển vì đây là vị trí trực tiếp truyền và phân phối tải trọng động từ sóng, gió, dòng chảy và rung động lên toàn bộ hệ kết cấu offshore. Không giống công trình dân dụng thông thường, bản mã ngoài khơi phải đồng thời chống mỏi, chống ăn mòn điện hóa, chống xé lớp theo phương Z và duy trì độ ổn định trong hàng triệu chu kỳ tải trọng. Nếu bản mã hư hỏng, nguy cơ mất ổn định cục bộ hoặc phá hủy toàn bộ kết cấu biển có thể xảy ra rất nhanh.

Tại sao bản mã được xem là vật tư quan trong công trình ngoài biển?

Môi trường biển không tồn tại khái niệm tải trọng ổn định. Theo TCVN 6170, kết cấu ngoài khơi luôn phải chịu tác động đồng thời của sóng, gió, dòng chảy, thủy triều, ăn mòn muối biển, sinh vật bám như hà biển và cả rung động địa chấn. Mỗi yếu tố đều tạo ra tải trọng động liên tục lên hệ khung thép và truyền trực tiếp về các nút liên kết sử dụng bản mã thép.

Trong thực tế, hà biển và sinh vật bám không chỉ gây ăn mòn. Chúng còn làm tăng diện tích cản nước của chân đế và hệ kết cấu jacket. Khi sóng và dòng chảy tác động, lực thủy động tăng mạnh và tập trung vào các vị trí liên kết. Đây chính là khu vực mà bản mã phải hấp thụ ứng suất chu kỳ với tần suất rất lớn. Nếu thiết kế sai hoặc lựa chọn vật liệu không phù hợp, nguy cơ nứt mỏi và phá hủy liên kết sẽ xuất hiện rất nhanh.

Điểm khác biệt cốt lõi giữa công trình trên bờ và công trình ngoài khơi nằm ở triết lý an toàn kết cấu. Với nhà xưởng hoặc kết cấu dân dụng thông thường, kỹ sư thiết kế theo TCVN 5575:2024 (phương pháp trạng thái giới hạn) hoặc AISC 360. Tuy nhiên, đối với giàn khoan, cầu cảng dầu khí, turbine điện gió ngoài khơi hay platform hàng hải, tiêu chuẩn thiết kế phải tuân thủ nghiêm ngặt theo API, DNV và hệ tiêu chuẩn TCVN công trình biển.

Các tiêu chuẩn như API RP 2A hoặc DNVGL yêu cầu mô phỏng tải trọng động bằng phân tích phần tử hữu hạn FEA để kiểm tra ứng suất tập trung tại bản mã, mối hàn và nút ống thép. Đây là điểm khác biệt cực lớn so với công trình dân dụng thông thường. Ngoài khả năng chịu lực tĩnh, bản mã ngoài biển còn phải duy trì độ bền mỏi trong hàng triệu chu kỳ dao động do sóng và gió tạo ra.

TCVN 6170-4:2017 (giàn cố định trên biển, thiết kế kết cấu thép) quy định riêng về độ bền mỏi và hệ số an toàn cho liên kết, khắt khe hơn kết cấu trên bờ. Điều này cho thấy bản mã không đơn thuần là một tấm thép liên kết. Nó là mắt xích quyết định khả năng sống còn của toàn bộ hệ kết cấu ngoài khơi.

Trong môi trường chứa ion clorua với độ ẩm và hơi muối cực cao, các kỹ sư thường ưu tiên thép cường độ cao có khả năng chống ăn mòn tốt, kết hợp sơn epoxy nhiều lớp, mạ kẽm nhúng nóng hoặc hệ bảo vệ cathodic protection để kéo dài tuổi thọ liên kết. Nếu bỏ qua yếu tố bảo vệ bề mặt, tốc độ ăn mòn tại vùng splash zone có thể vượt xa dự đoán thiết kế ban đầu và làm suy giảm nhanh tiết diện chịu lực của bản mã.

Chính vì vậy, khi sử dụng bản mã cho công trình ngoài biển, điều quan trọng không chỉ nằm ở chiều dày thép hay kích thước liên kết. Yếu tố quyết định nằm ở khả năng chống mỏi, chống ăn mòn, chất lượng mối hàn, kiểm soát ứng suất tập trung và độ ổn định lâu dài dưới tải trọng động liên tục của môi trường đại dương.

Yêu cầu lựa chọn thép phương Z cho bản mã công trình ngoài biển

Một trong những nguyên nhân nguy hiểm nhất gây hư hỏng kết cấu thép ngoài khơi không đến từ sóng hay gió, mà xuất phát từ chính cấu trúc bên trong vật liệu thép. Hiện tượng này được gọi là xé lớp, dạng phá hủy âm thầm nhưng có thể dẫn đến nứt gãy liên kết và mất ổn định kết cấu nếu không được kiểm soát ngay từ giai đoạn thiết kế bản mã.

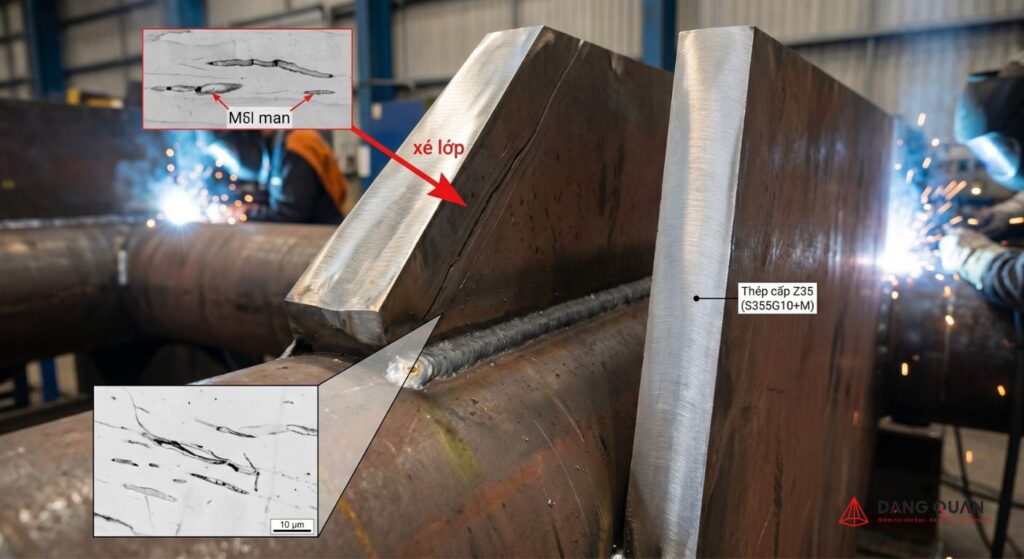

Hiện tượng xé lớp xảy ra theo phương chiều dày của thép, còn gọi là phương Z. Trong quá trình cán thép, các tạp chất phi kim như sulfide mangan thường bị kéo dài thành từng lớp mỏng nằm song song với bề mặt thép. Khi thi công các liên kết hàn chữ T hoặc liên kết góc có lượng kim loại đắp lớn, mối hàn sẽ co ngót mạnh trong quá trình nguội. Lực co ngót này tạo ra ứng suất kéo vuông góc với bề mặt tấm thép và tác động trực tiếp vào vùng chứa tạp chất bên trong lõi vật liệu.

Khi ứng suất vượt quá khả năng liên kết của các lớp thép, vật liệu sẽ bị tách lớp bên trong mà mắt thường gần như không thể phát hiện. Đây là dạng nứt ngầm đặc biệt nguy hiểm đối với các kết cấu chịu tải trọng động như chân đế jacket, platform dầu khí, cầu cảng biển và turbine điện gió ngoài khơi.

Để hạn chế rủi ro này, các kỹ sư không sử dụng thép kết cấu thông thường như SS400 cho các bản mã chịu tải trọng lớn ngoài biển. Thay vào đó, giải pháp bắt buộc là sử dụng thép có tính năng kháng xé lớp theo phương Z, thường gọi là thép Z-direction.

Loại thép này được xử lý khử lưu huỳnh sâu nhằm giảm đáng kể tạp chất phi kim trong cấu trúc vật liệu. Theo kinh nghiệm thiết kế kết cấu biển, bản mã có chiều dày dưới 20 mm thường sử dụng cấp Z15. Với chiều dày từ 20 mm đến 50 mm, cấp Z25 là lựa chọn phổ biến. Riêng các bản mã siêu dày từ 50 mm trở lên, cấp Z35 gần như là yêu cầu bắt buộc để đảm bảo an toàn hàn và độ bền lâu dài.

Trong các công trình ngoài khơi hiện đại, S355G10+M là một trong những mác thép được ưu tiên cho bản mã và nút liên kết chịu tải trọng động cao. Vật liệu này được sản xuất bằng công nghệ cán điều khiển cơ nhiệt TMCP giúp hình thành cấu trúc hạt siêu mịn, tăng độ dai va đập và cải thiện khả năng chống nứt mỏi.

Ngoài ra, hàm lượng carbon của S355G10+M được kiểm soát rất thấp, thường không vượt quá 0,12%. Điều này giúp thép duy trì khả năng hàn tốt, giảm nguy cơ nứt nhiệt và tăng độ ổn định cơ tính trong môi trường biển có nhiệt độ thấp, độ ẩm cao và hàm lượng muối lớn.

Đối với các kết cấu ngoài khơi, lựa chọn đúng vật liệu cho bản mã không chỉ là bài toán chịu lực. Đây còn là bài toán về độ bền mỏi, tính hàn, khả năng chống nứt ngầm và tuổi thọ vận hành hàng chục năm dưới môi trường ăn mòn khắc nghiệt của đại dương.

Xem thêm: Đâu là mác thép dùng cho sản xuất bản mã?

Tối ưu liên kết hàn và liên kết bu lông cho bản mã công trình ngoài biển

Sau khi lựa chọn đúng vật liệu thép, yếu tố quyết định tuổi thọ của bản mã ngoài khơi nằm ở công nghệ liên kết. Trong môi trường biển, mọi mối hàn và bu lông đều phải làm việc dưới tải trọng dao động liên tục từ sóng, gió, rung động thiết bị và chuyển vị kết cấu. Nếu thiết kế liên kết không phù hợp, nguy cơ nứt mỏi và ăn mòn sẽ xuất hiện rất nhanh, ngay cả khi vật liệu thép đạt cường độ cao.

Đối với bản mã liên kết hàn, ưu điểm lớn nhất là khả năng truyền tải trọng liên tục và độ cứng kết cấu cao. Tuy nhiên, đây cũng là vị trí dễ phát sinh tập trung ứng suất tại chân mối hàn, góc gãy hoặc vùng chuyển tiếp hình học. Các vị trí này thường trở thành điểm khởi phát của nứt mỏi dưới tác động tải trọng chu kỳ.

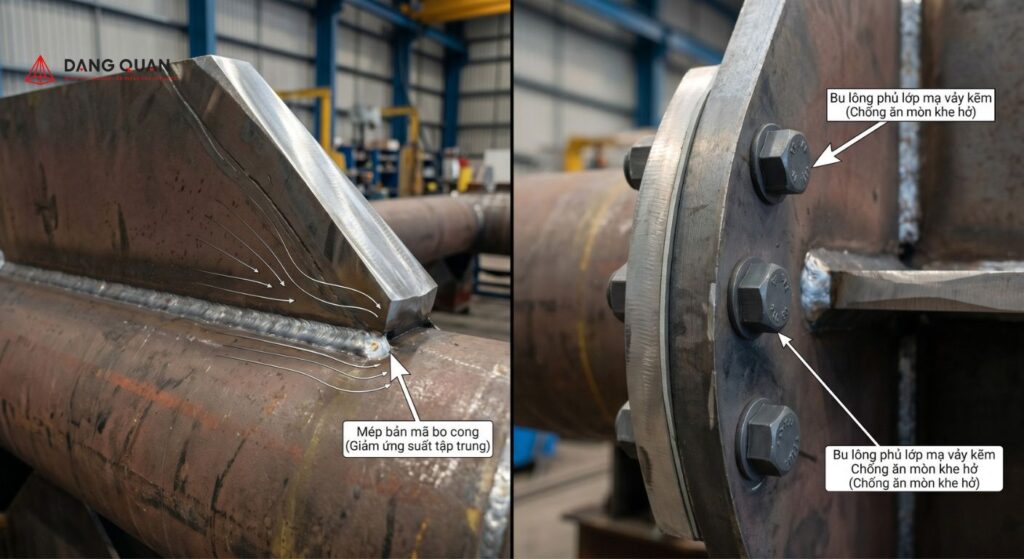

Để giảm ứng suất tập trung, các kỹ sư kết cấu biển luôn tránh thiết kế góc vuông sắc cạnh trên bản mã. Thay vào đó, mép bản mã được bo cong hoặc vuốt chuyển tiếp mềm nhằm giúp dòng ứng suất phân bố đều hơn trong toàn bộ nút liên kết. Đây là nguyên tắc quan trọng trong thiết kế khả năng chống mỏi cho kết cấu jacket, platform dầu khí và turbine điện gió ngoài khơi.

Theo khuyến nghị của DNV, kỹ thuật mài chân mối hàn theo phương song song với hướng truyền ứng suất giúp loại bỏ các vi nứt hình thành trong quá trình hàn. Phương pháp này cải thiện đáng kể khả năng chống mỏi và nâng cao cấp đường cong S-N của liên kết thép ngoài biển.

Ngoài ra, với các liên kết chữ T sử dụng bản mã dày, việc ưu tiên đường hàn góc kép hai phía thường hiệu quả hơn so với hàn thấu hoàn toàn một phía. Giải pháp này giúp cân bằng co ngót nhiệt, giảm ứng suất kéo theo phương Z và hạn chế nguy cơ xé lớp bên trong vật liệu thép.

Trong khi đó, bản mã liên kết bu lông có ưu điểm linh hoạt hơn dưới tải trọng động. Các liên kết này cho phép xuất hiện chuyển vị vi mô nhỏ để hấp thụ xung lực và giảm tập trung ứng suất cục bộ. Tuy nhiên, môi trường rung động liên tục ngoài biển lại khiến bu lông đối mặt với nguy cơ tự nới lỏng sau thời gian dài vận hành.

Một vấn đề nghiêm trọng khác là ăn mòn khe hở và ăn mòn điện hóa giữa các vật liệu kim loại khác nhau. Khi nước biển xâm nhập vào khe tiếp xúc giữa bu lông và bản mã, phản ứng điện hóa có thể làm suy giảm nhanh khả năng chịu lực của liên kết nếu không có lớp bảo vệ phù hợp.

Vì lý do đó, các hệ bu lông cho công trình biển thường được phủ lớp mạ vảy kẽm như Delta Protekt hoặc các hệ lớp phủ chống ăn mòn đa lớp có khả năng kháng muối biển và giảm ma sát bề mặt. Giải pháp này giúp tăng tuổi thọ liên kết, hạn chế rỉ sét và duy trì lực siết ổn định trong môi trường ngoài biển.

Xem thêm: Vai trò của bản mã trong liên kết kết cấu thép

Kiểm soát nhiệt hàn và kiểm định NDT cho bản mã công trình ngoài biển

Trong các công trình ngoài biển, chất lượng bản mã không chỉ phụ thuộc vào thiết kế hay vật liệu thép. Yếu tố quyết định còn nằm ở khả năng kiểm soát nhiệt khi hàn và quy trình kiểm định không phá hủy (NDT) sau thi công. Đây được xem là hàng rào an toàn cuối cùng để ngăn ngừa nứt mỏi, xé lớp và phá hủy kết cấu trong môi trường biển khắc nghiệt.

Thi công trong nhà xưởng đã phức tạp, nhưng hàn tại bãi chế tạo ngoài trời hoặc trực tiếp trên biển còn khó hơn nhiều lần. Gió mạnh, độ ẩm cao, hơi muối và dao động kết cấu liên tục có thể làm thay đổi chất lượng hồ quang và ảnh hưởng trực tiếp đến cấu trúc vi mô của mối hàn.

Đối với các mác thép ngoài biển như S355G10+M, việc kiểm soát nhiệt độ giữa các lớp hàn là yêu cầu bắt buộc. Nếu nhiệt lượng hồ quang quá lớn, cấu trúc hạt mịn được tạo ra từ công nghệ cán TMCP sẽ bị phá vỡ. Điều này làm suy giảm độ dai va đập, tăng nguy cơ nứt nhiệt và giảm tuổi thọ mỏi của bản mã.

Trong thực tế, nhiệt độ giữa các lớp hàn thường được giới hạn trong khoảng từ 250°C đến 400°C tùy theo quy trình hàn được phê duyệt (WPS/PQR). Kỹ thuật viên phải sử dụng thiết bị đo nhiệt liên tục trong suốt quá trình thi công. Khi nhiệt độ vượt ngưỡng cho phép, quá trình hàn bắt buộc phải tạm dừng để vật liệu nguội xuống mức an toàn trước khi tiếp tục.

Song song với kiểm soát nhiệt, các công trình biển còn áp dụng hệ thống kiểm định không phá hủy nhiều tầng theo tiêu chuẩn DNV và DNV-OS-C101. Đặc biệt với các mạch vữa hoặc liên kết nằm trên đường truyền tải trọng chính, khối lượng kiểm tra thường không được thấp hơn Category II nhằm đảm bảo phát hiện sớm mọi khuyết tật tiềm ẩn trong mối hàn và bản mã.

Quy trình NDT cho bản mã ngoài biển thường kết hợp nhiều phương pháp kiểm tra khác nhau để tạo thành hệ thống đánh giá toàn diện.

Kiểm tra trực quan được thực hiện đầu tiên nhằm phát hiện cháy chân, cong vênh, rỗ khí hoặc biến dạng bề mặt sau hàn. Đây là bước cơ bản nhưng cực kỳ quan trọng vì nhiều lỗi lớn thường bắt đầu từ sai sót hình học rất nhỏ.

Tiếp theo là phương pháp PT (Penetrant Testing) hoặc MT (Magnetic Particle Testing). Các kỹ thuật này giúp phát hiện nứt chân tóc và khuyết tật bề mặt mà mắt thường khó quan sát, đặc biệt tại vùng chân mối hàn và khu vực tập trung ứng suất cao.

Tuy nhiên, với các bản mã dày sử dụng trong kết cấu jacket hoặc platform dầu khí, phương pháp quan trọng nhất vẫn là kiểm tra siêu âm. Sóng siêu âm có khả năng xuyên sâu vào lõi vật liệu để phát hiện các vi nứt bên trong, bao gồm hiện tượng xé lớp mà các phương pháp kiểm tra bề mặt gần như không thể nhận biết.

Thiết lập bảo vệ chống ăn mòn cho bản mã ở công trình ngoài biển

Trong môi trường ngoài biển, ăn mòn không phải rủi ro phụ mà là cơ chế phá hủy diễn ra liên tục mỗi ngày. Muối biển, hơi ẩm, oxy hòa tan và ion clorua có thể khiến bản mã suy giảm tiết diện chịu lực rất nhanh nếu không được bảo vệ đúng cách. Một bản mã đạt tiêu chuẩn cơ học cao vẫn có thể mất khả năng chịu tải chỉ sau vài năm vận hành nếu hệ chống ăn mòn được thiết kế sơ sài.

Đối với công trình ngoài biển, hệ bảo vệ hiệu quả luôn phải kết hợp đồng thời giữa chống ăn mòn điện hóa, sơn bề mặt và bảo vệ catot. Đây được xem là phòng tuyến kép giúp duy trì tuổi thọ cho các liên kết thép từ vùng sóng vỗ cho tới khu vực ngập nước hoàn toàn.

Một trong những dạng phá hủy nguy hiểm nhất là ăn mòn điện hóa. Hiện tượng này xuất hiện khi hai kim loại có điện thế khác nhau tiếp xúc trong môi trường điện ly như nước biển. Dòng điện ăn mòn sẽ hình thành và kim loại có điện thế thấp hơn trở thành cực dương bị phá hủy trước.

Ví dụ, khi sử dụng bu lông thép hợp kim thấp kết hợp với mặt bích thép không gỉ, chênh lệch điện thế có thể tạo ra quá trình ăn mòn cục bộ rất mạnh tại vị trí bu lông. Trong điều kiện độ ẩm và hơi muối liên tục, các chi tiết liên kết này có thể rỉ sét nghiêm trọng chỉ sau thời gian ngắn vận hành.

Để hạn chế hiện tượng ăn mòn điện hóa, các kỹ sư thường sử dụng ron cách điện PTFE hoặc áp dụng công nghệ tấm nối ba lớp Tri-plate bằng phương pháp hàn nổ nhằm tách biệt điện hóa giữa các kim loại khác nhau. Đây là giải pháp phổ biến trong hệ kết cấu dầu khí và công trình hàng hải hiện đại.

Khu vực nguy hiểm nhất của kết cấu biển là vùng sóng vỗ, vùng giao thoa giữa không khí và nước biển, nơi sóng liên tục bắn lên bề mặt thép. Tại đây, vật liệu phải đồng thời chịu oxy hóa mạnh, chu kỳ ướt khô liên tục và nồng độ muối cực cao. Tốc độ ăn mòn tại vùng sóng vỗ thường lớn hơn nhiều lần so với khu vực chìm hoàn toàn dưới nước.

Vì vậy, bề mặt bản mã tại vùng này phải được xử lý phun hạt mài đạt cấp sạch Sa 2½ trước khi sơn phủ. Sau đó, hệ sơn phủ tiêu chuẩn như NORSOK M-501 System 1 thường được áp dụng với cấu trúc nhiều lớp gồm epoxy giàu kẽm, epoxy trung gian và polyurethane hoàn thiện. Tổng chiều dày màng sơn khô có thể đạt tới 280 micromet nhằm tạo lớp chắn bền vững trước môi trường biển.

Trong các dự án ngoài biển yêu cầu tuổi thọ cực cao, công nghệ TSA còn được sử dụng để phun trực tiếp hợp kim nhôm lên bề mặt thép. Lớp phủ kim loại này tạo ra khả năng chống ăn mòn vượt trội và duy trì hiệu quả bảo vệ trong thời gian dài dưới môi trường muối biển khắc nghiệt.

Đối với khu vực ngập nước hoàn toàn, lớp sơn bảo vệ đơn thuần là chưa đủ. Theo TCVN 11820-3:2019, các bản mã và kết cấu thép chìm dưới nước cần được tích hợp hệ thống bảo vệ catot bằng anode hy sinh.

Trong hệ thống này, anode kẽm hoặc nhôm sẽ bị ăn mòn trước để cung cấp electron liên tục cho kết cấu thép. Nhờ đó, bản mã được duy trì ở trạng thái cực âm ổn định và hạn chế quá trình hòa tan kim loại vào môi trường nước biển. Đây là giải pháp gần như bắt buộc đối với chân đế giàn khoan, cầu cảng biển, đường ống subsea và các platform dầu khí hoạt động dài hạn ngoài khơi.

Xem thêm: Vì sao bản mã thép cần mạ kẽm nhúng nóng?

Như vậy, câu hỏi cần lưu ý những gì khi sử dụng bản mã cho các công trình ngoài biển không chỉ đơn giản là việc chọn một tấm thép dày hơn hay to hơn. Đó là sự tổng hòa tuyệt đối giữa Khoa học Vật liệu, Cơ học Động lực, Luyện kim và Hóa học Chống ăn mòn. Hy vọng bài viết đã cung cấp cho anh em kỹ sư một bức tranh toàn cảnh, sâu sắc và thực tiễn để áp dụng trực tiếp vào công việc giám sát, thiết kế hàng ngày.
